ZCTPT-2A 互感器变频分析仪

阅读次数:6825
互感器变频分析仪
互感器变频分析仪
JJG 1021-2007 《电力互感器检定规程》

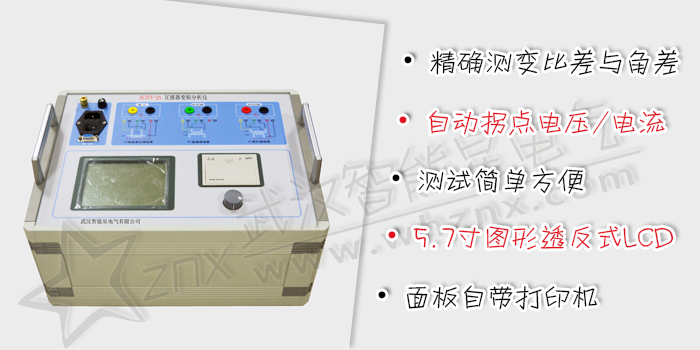

ZCTPT-2A互感器变频分析仪 是我司的新一代革新型CT、PT测试仪器。本产品基于变频法测试原理,无需调压器、升压器、升流器即可现场完成CT、PT的全面测试,输出电压低,无论是否有误操作都能保证被试设备、试验人员的安全。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。
  • 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
  •  现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。
  •  可精确测量变比差与角差,比差最大允许误差±0.1%,角差最大允许误差±5min,能够进行0.2S级电流互感器的现场测试,变比测量范围为1~40000。
  • 基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流,却能应对拐点高达60KV的CT测试。
  • 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
  • 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
  • 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
  •  全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。
  •  5.7寸图形透反式LCD,阳光下清晰可视。
  •  采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
  •  面板自带打印机,可自动打印生成的试验报告。
  •  装置可存储1000组测试数据,掉电不丢失。
  • 易于携带,装置重量<9Kg。
测试用途
CT, PT
输出
0~180Vrms,12Arms,36A(峰值)
电压测量精度
±0.2%
CT变比
测量
范围
1~40000
精度
±0.1%
PT变比
测量
范围
1~40000
精度
±0.1%
相位测量
精度
±5min
分辨率
0.5min
二次绕组电阻测量
范围
0~300Ω
精度
0.5%±2mΩ
交流负载测量
范围
0~1000VA
精度
0.5%±0.05VA
输入电源电压
AC220V±10%,50Hz
工作环境
 温度:-10οC~50οC, 湿度:≤90%
尺寸、重量
尺寸365 mm×290 mm×153mm      重量<10kg
