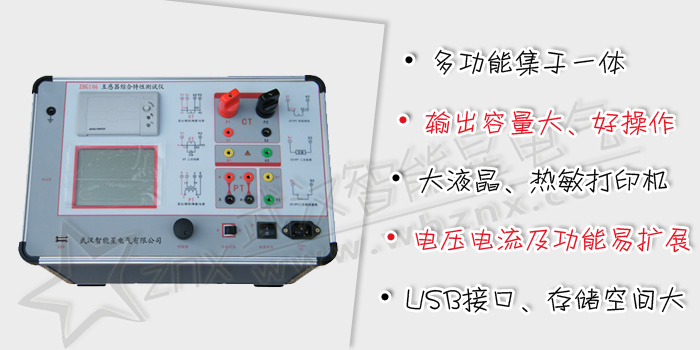

ZHG106 互感器综合特性测试仪

阅读次数:3888
互感器综合特性测试仪
互感器综合特性测试仪
互感器综合特性测试仪
互感器综合特性测试仪
互感器综合特性测试仪
互感器综合特性测试仪
JJG 1021-2007 《电力互感器检定规程》
PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪伏安特性测试仪CTPT特性综合测试仪

ZHG106互感器综合特性测试仪,是一种专门为测试互感器:伏安特性、变比、极性、误差曲线、角差比差、一次通流测试、交流耐压测试、二次负荷、二次绕组、铁心自动退磁、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。

实验时仅需设定测试电压/电流值,设备便能自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便,提高工作效率,是一种性价比较高的高科技产品。

  • 安全可靠

    国内首创MBC电源控制技术,单相AC220V输入电源,并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

    注:其他同类产品工作电源与功率电源是分开输入方式,并且还需要使用三相AC380V双火线输入才能满足实验要求,存在极大的安全隐患,容易造成使用人员触电甚至伤亡等事故。

  • 符合国家检修规程

    设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够真正有效模拟互感器的真实状态,符合国家相关检修规定。

  • 输出容量大

    单机220V输入时最大电压输出0-1000V(标配)/2500V/(选配),单机最大电流输出0-600A(标配)/1000A(选配),非常适合现场检修使用。

  • 功能齐全

    可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、角差比差、CT一次通流和CT退磁等项目,轻松实现一机多用。

  • 接线方式简单

    采用单电源输入端口;仅有8个测试端口就可完成CT/PT所有测试项目,接线方式安全简单,非常适合现场使用,能够有效降低劳动强度,提高工作效率。

  • 测试范围大

    对于CT变比测量范围15000A/5A 、3000A/1A,PT变比测试范围500kV:100V。

    注:在不需要外接升压器或外接升流器情况下的测量范围。

  • 快速打印

    采用热敏打印机,自动筛选打印典型报告使用数据,非常适合进行现场数据对比。

  • 大容量FLASH存储

    可保存1000组试验数据,掉电后可保存10年。

  • USB接口

    方便连接新式笔记本电脑。

  • 体积小,重量轻

    方便现场使用。

1.主要测试功能
主要测试功能
一、对于电流互感器(CT):
二、对于电压互感器(PT):
• 伏安特性(励磁特性)曲线
• 伏安特性(励磁特性)曲线
• 自动给出拐点值
• 自动给出拐点值
• 自动给出5%和10%的误差曲线
• 变比测量
• 变比测量
• 极性判断
• 比差测量
• 比差测量
• 角差测量
• 角差测量
• 极性判断
• 交流耐压测试
• 一次通流测试
• 二次负荷测试
• 交流耐压测试
• 二次绕组测试
• 二次负荷测试
• 铁心自动退磁
• 二次绕组测试

• 铁心自动退磁


2.技术参数


工作电源
AC220V±10% 、50Hz
设备输出
0~1000V(0-20A)
输出电流
0~600A(0-5V)
二次绕组
电阻测量
范围
0.1~300Ω
精度
0.5%±1mΩ
二次实际
负荷测量
范围
5~300VA
精度
≤0.5%
CT/PT
角差测量
精度
±4min
分辨率
0.1min
CT/PT
比差测量
精度
≤0.05%
分辨率
0.1
CT
变比测量
范围
5-25000A/5A(5000A/1A)
精度
≤0.5%
PT
变比测量
范围
1-10000
精度
≤0.5%
工作环境
温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
尺寸
380mm × 240mm × 260mm
重量
≤22Kg
