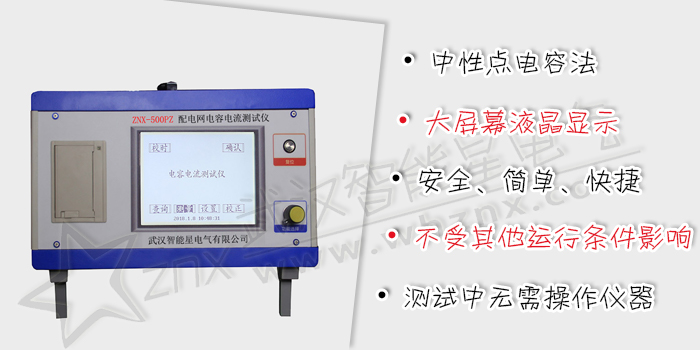

ZNX-500PZ 配电网电容电流测试仪

阅读次数:4344
配电网电容电流测试仪
SJ/T 10300-1991 《电容测量仪测试方法》
全自动电容电流测试仪、微机型电容电流测试仪、配电网电容电流测量仪、配电网电容电流测试仪、配电网电容电流测试系统全自动电容电流测试仪配电网微机型电容电流测试仪

我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量以做决定。

另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。

测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法,但是,在现场最受欢迎和使用较频繁的还是使用中性点电容法。

全自动电容电流测试仪,采用中性点电容法测量配网电容电流该测试仪采用大屏幕液晶显示,中文菜单,在做好安全措施后,事先设置仪器参数后则无需触碰操作仪器,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠,不受其他运行条件影响,特别是系统不平衡的时候。

  • 测量范围:对地总电容 ≤120μF(三相对地);

    电 容 电流 ≤100 A(35kv系统)

    电 容 电流 ≤200 A(6、10kv系统)

  • 测量精度:±5% (0.5μF< 电容容量≤90μF);
  • ±10%(90μF < 电容容量 ≤120μF)
  • 环境温度:-10~50℃;
  • 相对湿度:≤90%;
  • 工作电源:AC 220V ± 10%    50 Hz ± 1%;
  • 外形尺寸:320× 200×150 mm;
  • 仪器重量:5 kg。
