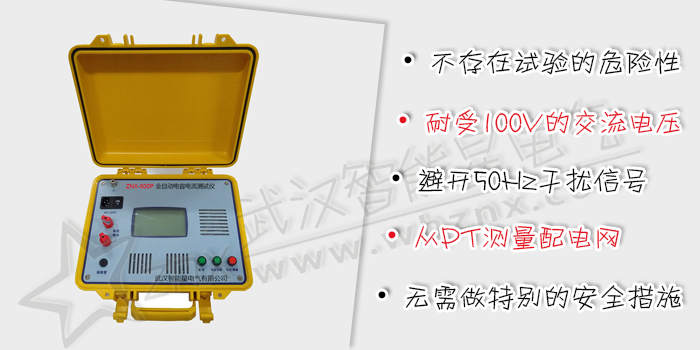

ZNX-500P 全自动电容电流测试仪

阅读次数:7199
全自动电容电流测试仪
SJ/T 10300-1991 《电容测量仪测试方法》
目前,我国配电系统的电源中性点一般是不直接接地的,所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计,配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。因此,我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量后做决定。另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压。为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等,这些方法都要接触到一次设备,因而存在试验危险、操作繁杂,工作效率低等缺点。
  • 直接从PT的二次侧测量配电网的电容电流,无需和一次侧打交道;
  • 不存在试验的危险性,无需做繁杂的安全措施和等待冗长的调度命令;
  • 只需将测量线接于PT的开口三角端就可以测量出电容电流的数据;
  • PT开口三角处注入的微弱异频测试信号,不会对继电保护和PT本身产生任何影响,也避开了50Hz的工频干扰信号;
  • 输出端可以耐受100V的交流电压,测量时系统有单相接地故障发生,亦不会损坏PT和测试仪;
  • 无需做特别的安全措施,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠。
测量范围 电容:0.3~125μF
电流:1~250A
测量误差 ±(5%读数+5字)
外形尺寸 345mm×295mm×175mm
仪器重量 5kg
