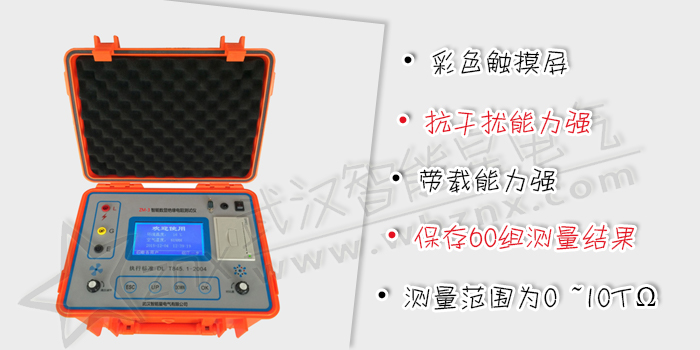

ZM-3 智能数显绝缘电阻测试仪

阅读次数：9000

型号功能	ZM-3201	ZM-3200	ZM-3203	ZM-3210
模拟指针数显	●	●	●	●
电压0V任意调节	●	●	●	●
环境温度测量	●	●	●	●
环境湿度测量	●	●	●	●
可选中英文系统	●	●	●	●
RS232可转USB	●	●	●	●
大容量锂电池	●	●	●	●
测量时间任意选择	●	●	●	●
被试品带电提示	●	●	●	●
仪器提示关机	●	●	●	●
吸收比激化指数	●	●	●	●
测量泄露电流	●	●	●	●
测量吸收电容	●	●	●	●
最高电压等级5KV	●		●
最高电压等级10KV		●		●
内置打印机			●	●

DL/T 845-2004 《电阻测量装置通用技术条件系列标准》

ZM-3 智能数显绝缘电阻测试仪使用手册.pdf

1）采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，性能稳定，属智能化仪表。
2）抗干扰能力强，适合在强电磁干扰环境中测量。
3）有50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV共8个电压输出档。（5KV的7个档位）
4）输出高电压同时也可0V起全范围连续调节。
5）自动测量R15、R60、R600，自动计算吸收比、极化指数，同时显示泄漏电流和吸收电容。
6）带载能力强，短路电流约5mA。
7）测量范围最大为0 ~10TΩ，自动切换量程。
8）可测量泄露电流和电容功能。
9）模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。
10）随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。
11）测试前若检测到试品带电，则给出带电电压和相关提示。
12）能设置测试时间，达到预定的测试时长后，自动停止测量。
13）测量完毕自动泄放高压，高压泄放时间不超过30秒。
14）自动测量环境温度、空气湿度及每次测试的日期与时间。
15）能保存60组测量结果，且数据20年可不丢失。
16）自带RS232串行接口，能与计算机数据通信。
17）内置微型打印机，可打印测量结果，免抄表工作。（可选）
18）非测试状态下，5分钟无任何操作，仪器提示关机。
19）具有全面完善的保护功能，工作可靠性高。

额定测试电压	50V ~ 5.0KV、 50V ~ 10.0KV
测量范围	0 ~ 10TΩ
输出电压误差	±5%
短路电流	约5mA
准确度等级	5.0级
下半量程范围基本误差	±( 5%·Rx + 1d )
上半量程范围基本误差	±( 10%·Rx + 2d )
高压显示误差	±( 5%·Ux + 1d )
泄漏电流显示范围及误差	0.1nA~9.9mA 5%
吸收电容显示范围及误差	0.1pF~99μF 5%
温度测量误差	±0.5℃
空气湿度测量误差	±2%RH
供电电源	14.8V 锂电
电池一次充电使用时间	30天每天10次DAR和5次PI测试
绝缘电阻	> 500 MΩ（测试线与机壳间）
耐压	AC10.0kV 50Hz 1min （测试线与机壳间）
工作温度与湿度	0℃ ~ + 40℃ < 85%RH
贮存温度与湿度	- 20℃ ~ + 50℃ < 90%RH
外形尺寸	300（L）×270（W）×150（H）（mm）
重量	≈ 4.5kg
