ZJCI-Ⅲ 绝缘子芯棒智能测试仪
阅读次数:6378
GB/T 775.3-2006 《绝缘子试验方法》

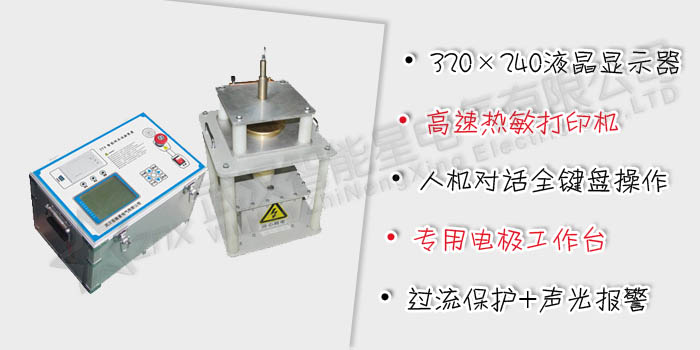

绝缘子芯棒智能测试仪是根据国家最新电力行业标准而设计的、性能先进的智能试验设备,本设备专为绝缘芯棒样品的交流耐压测试而设计,可测量芯棒样品的交流耐压和交流泄漏电流。设备由智能控制箱和高压电极组件两部分组成。
- 320×240液晶显示器、高速热敏打印机。
- 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式,高精度传感器和高性能14位AD采集芯片。
- 人机对话全键盘操作方式,智能化工作全过程,任选自动方式和手动方式。
- 实时显示高压电压、高压泄漏电流、低压电压、低压电流,时间及耐压结果,显示直观明了。
- 完善的过压、过流保护,任意设定输出电压、高压电流上限、低压电流上限和计时时间。
- 回零检测功能,回零确定后才可进行试验,安全可靠。
- 具有绝缘电阻测试功能,直接反映被试品绝缘强度。
- 逼近式调压算法,到达设定电压后自动耐压计时,计时结束后自动降压回零。
- 超过设定高压电流或低压电流时自动切断电压输出,降压回零,并发生声光报警。
- 精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
- 设备容量:2kVA
- 输入电压:220V
- 额定输入电流:9.1A
- 高压输出:0-20kV
- 额定输出电流:2.000mA
- 分辨率:0.1uA
- 电极最大开距:50mm
- 电极最大直径:¢150mm
- 设备固有泄漏:0.12mA/20kV(基本线性)
- 计时范围:0-999S
- 环境温度:-20℃至50℃
- 电压精度: ≤1.5% (F.S)± 5个字
- 电流精度: ≤1.5% (F.S) ± 5个字
