ZTL 绝缘工器具综合试验仪

阅读次数:5612
绝缘工器具综合试验仪
一套=主控制+试验变压器+若干支架
 主控制箱等  主控制台  智能控制台
 试验变压器  ZTL-Y1 绝缘靴手套试验支架  ZTL-Y1L 绝缘靴手套试验支架  带表头显示
 ZTL-YW 循环注水绝缘靴手套支架  ZTL-Y3 绝缘杆耐压支架  ZTL-YG 遥控绝缘杆支架
 ZTL-YDA 遥控验电器测试支架  100KV  ZTL-YDB 遥控验电器测试支架  250KV  ZTL-YF 绝缘服测试台
 ZTL-YS 绝缘绳支架  ZTL-YZ 钢珠加注箱  ZTL-YGA 整体遥控电动绝缘杆测试支架
DL408《电业安全工作规程》
绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具,DL408《电业安全工作规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验,周期为半年,试验过程中不允许击穿,同时绝缘靴泄漏电流不大于限定值。
仪器采用多路高压泄流测量专利技术和红外数据通讯技术,实现了安全测量高压泄漏电流的目的。通过本技术的应用,测试仪与高压系统完全隔离,不仅可以精确测量多路高压泄漏电流,而且确保了试验人员的人身安全。
为了提高工作效率,一次可以同时进行8只试品的试验,为避免重复试验,采用高压分断专利技术,试验过程中可以将击穿的试品脱离高压试验系统,没有击穿的试品继续试验直到完成试验。
为了满足标准要求,降低劳动强度,公司开发了带刻度的遥控电动绝缘杆测试支架。绝缘杆支架可以通过无线遥控器或设备上的按键,电动调节电极距离,同时具有刻度标尺,量化分段长度。电极采用组合导电泡绵,可以达到包围被试绝缘杆的效果。
为了准确测量验电器的启动电压,必须建立一个均匀电场。根据电力行业标准DL740《电容型验电器》设计开发了遥控电动验电器测试支架。
带电检测和带电检修是电力系统近年来重点推行的发展方向,10~35kV系统带电作业采用绝缘隔避方式进行,所采用的安全防护器具主要有绝缘衣、绝缘裤、绝缘披肩、绝缘套袖等个人穿戴绝缘防护用品以及绝缘毯、遮蔽罩等绝缘隔离用品。这些防护用品是否有效直接威胁到操作人员的生命安全保障,因此对安全防护器具的检测显得尤为重要。我公司研发的绝缘服测试台可以有效进行绝缘服的检测,适用于电科院、电力系统带电作业班等单位使用。
试验工器具成套试验设备以ZTL 绝缘工器具综合试验仪为核心,配备ZTL Y1绝缘靴手套耐压台、ZTL Y2交流升压器、ZTL YG无线遥控电动绝缘杆支架、ZTL YD无线遥控验电器支架、ZTL YF绝缘服及绝缘毯测试台等设备。
2.1主要功能

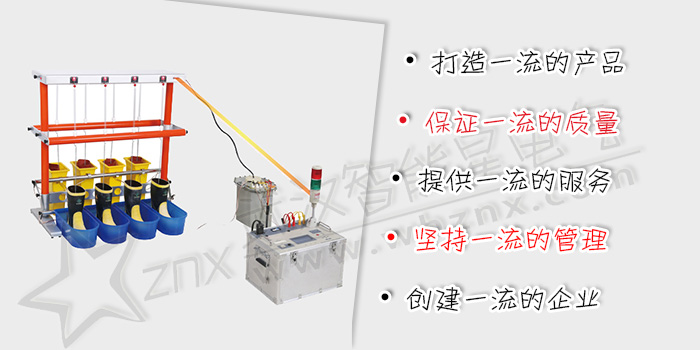

2.1.1同时进行8只绝缘靴或绝缘手套的试验,分别测量泄漏电流。
2.1.2采用大屏幕液晶全汉字显示,显示信息量大,一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。
2.1.3可测量试验电压、试验变压器一次电流等参数。
2.1.4采用红外通讯专利技术,使操作台与高压系统彻底隔离,确保试验人员安全。
2.1.5全自动进行耐压试验。试验开始后,仪器自动合闸以国标要求升压速度自动升压,升至预定电压开始计时并保持试验电压,时间到自动降压至零并断电,同时显示各试品泄漏电流并自动保存试验结果。
2.1.6具有专用接地容器,便于操作。
2.1.7每路试品均具备高压分断机构,当任意一路击穿时,该路试品将自动脱离高压,不影响试验的进行。
2.1.8具有过压、过流保护功能。
2.1.9具有高压危险警示灯显示。
2.1.10可保存60组试验数据及结果,随时查阅。
2.1.11实时日历时钟功能。
2.1.12具有无线遥控电动绝缘杆试验支架,可以进行35kV绝缘杆整体耐压试验,及220kV绝缘杆分段试验。电极采用组合槽型导电泡绵,可以完全达到环抱接触效果。自锁开合结构便于装卸试品提高工作效率。
2.1.13具有无线遥控电动验电器试验支架,A型试验支架可以进行35kV及以下验电器起动电压检测及耐压试验,B型试验支架可以进行66~220kV验电器起动电压检测及耐压试验。
2.1.14配备绝缘服及绝缘毯测试支架,可进行50kV绝缘服和50kV绝缘毯耐压试验。
额定输出电压:50kV(绝缘靴、绝缘手套、验电器试验)
额定容量: 5kVA
输出电压量程:50.0 kV(250V)
电压测量误差:<±(0.2%U+0.02%Umax),
其中U为示值,Umax为量程上限值
输入电流量程:25.0A
电流测量误差:<±(0.2%I+0.02%Imax),
其中I为示值,Imax为量程上限值
泄漏电流量程:25.0mA
泄漏电流测量误差:±(0.5%I+2个字),
其中I为示值
泄漏电流分辨率:0.1 mA
数显计时: 10~990 S
