ZJB902B 微机继电保护测试仪

阅读次数:5231
微机继电保护测试仪
DL/T 624-1997 《继电保护微机型试验装置技术条件》

本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。
各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

  • 满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。
  • 各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

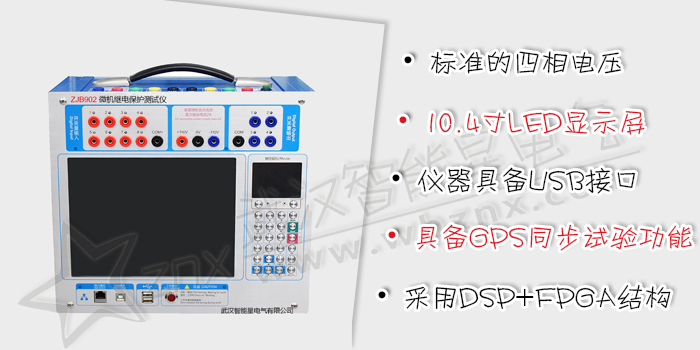

  • 经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。
  • 本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。
  • 配备有超薄型多功能快接按键和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
  • 主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。
  • 功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。
  • 采用USB接口直接和PC机通讯,无须任何转接线,方便使用。
  • 可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。
  • 10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。
  • 11.配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。
  • 12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。
 1.    交流电流源(3*30A

单相电流输出(有效值)
0--30A/相,精度:0.2%  ±5mA
三相并联输出(有效值)
0--90A/三相同相位并联输出
相电流长时间允许工作值(有效值)
10A

每相最大输出功率

300VA
三相并联电流最大输出功率
800VA
三并电流最大输出允许工作时间
10s
频率范围
0--1000Hz,精度0.01Hz
谐波次数
2--20次
相位
0--360°,精度0.1°
2.直流电流源
直流电流输出
0--±10A/相,精度:0.2%  ±5mA
3.交流电压源
单相电压输出(有效值)
0--125V/相,精度:0.2%  ±5mV
线电压输出(有效值)
0--250V
相电压/线电压输出功率
75VA/100VA
频率范围
0--1000Hz,精度:0.001Hz
谐波次数
2--20次
相位
0--360°,精度:0.1°
4.直流电压源
单相电压输出幅值
0--±150V,精度:0.2%  ±5mV
线电压输出幅值
0--±300V
相电压/线电压输出功率
90VA/180VA
5.开关量端子
开关量输入端子
8对
空接点
1--20mA,24V 装置内部有源输出
电位翻转
无源接点:低阻短接信号
有源接点:0-250V DC
开关量输出端子
4对,空接点,遮断容量:110V/2A,220V/1A
6.其他

时间范围

1ms--9999s,测量精度:1ms
手提系列单机体积重量
体积 338 x 168 x 305mm3,约12Kg
电源
AC220V±10%,50Hz,10A
7.交流电流工作时间
10A≥工作电流
工作时间>60分钟
20A≥工作电流≥10A
工作时间>70S
30A≥工作电流≥20A
工作时间>15S
工作电流≥30A
工作时间>5S
