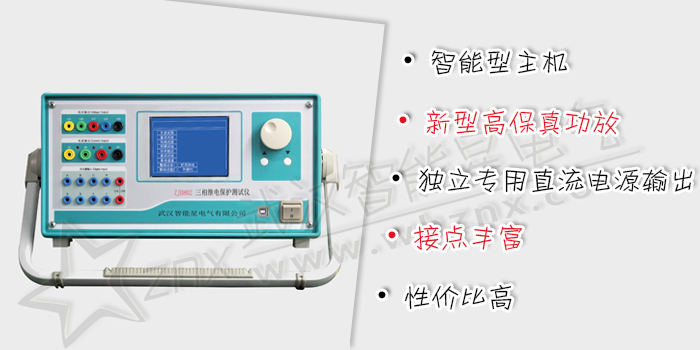

ZJB802 三相继电保护测试仪

阅读次数:3853
三相继电保护测试仪
DL/T 624-1997 《继电保护微机型试验装置技术条件》
可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
  • 智能型主机 主机采用高速高性能数字信号处理器 运算速度快,传输频带宽,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。
  • 单机独立运行 装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全套中文显示。可完成现场大多数试验检定工作,可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
  • 联接电脑运行 通过 Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存储测试数据,显示矢量图,绘制故障波形,联机打印报表等。
  • 大屏幕LCD显示屏 本机采用大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
  • 傻瓜式”操作 采用先进的控制器“旋转鼠标”,大大简化了操作部分的结构,操作简便、快捷,容易掌握。
  • 新型高保真功放 输出级采用新型大功率模块式高保真功放部件,既可作电流输出亦可作电压输出,输出功率大,精度好,可靠性高。
  • 电流、电压直接输出 相电压、相电流采用直流型功放输出方式,可直接输出交流电压、交流电流、直流电压、直流电流,并可变角度、变频率,可叠加 1-20 次谐波。
  • 自我保护 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
  • 具有独立专用直流电源输出 装置设有一路110V 或 220V专用直流电源输出。
  • 接点丰富 具有8个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别。
  • 主机一体化单机结构 采用交流220V电源工作。体积小,重量轻,易携带,流动试验方便。
  • 性价比高 属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能和小型测试仪的价位,具有很高的性能价格比。
交流电流输出:3路,每路40A / 450VA 三相并联120A
交流电压输出:4路,每路120V / 80VA 线电压240V
输出精度:0.2% (主量程范围内)
直流电流输出:3路,每路±10A/200VA
直流电压输出:3路,每路±160V/70VA
输出精度:0.5% (主量程范围内)
相 位:0~360°
相位精度:<0.5°
输出频率:(单机) 0~300Hz,(联机) 0~1000Hz
频率精度:<0.01Hz
叠加谐波:(单机)0~6次,(联机)0~20次
开 入 量:8路
开 出 量:4对
独立直流:DC110/220V, 额定电流1.5A
尺 寸:360mm*185mm*440mm 重 量:20kg
