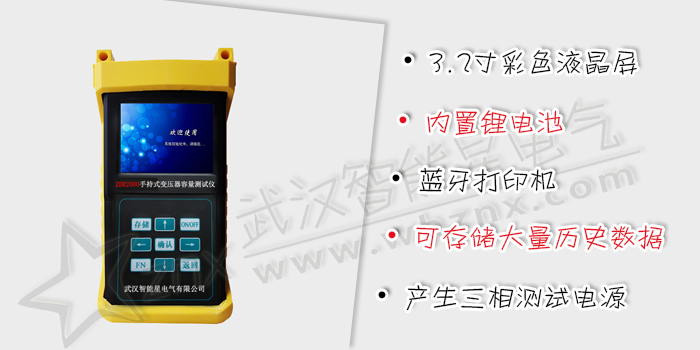

ZBR2000 手持式变压器容量测试仪

我国对大工业用户实行的是两部制电价，即电价是由电度电价和基本电价两部分构成。根据国家发改委明文规定，在"销售电价管理暂行办法"的第三章“销售电价的计价方式”中规定居民生活，农业生产用电实行单一制度电价，工商业及其他用户中受变压器容量在一定规模以上，实行两部制电价，正是由于两部制电价中有一部分电价是由变压器容量确定，因此，一些不法分子为了牟取不正当的利益，采用使用实际容量和铭牌不符合的变压器，或者偷换铭牌，或者定做非标准容量的变压器等手段，达到少交电费的目的，给国家和电网企业造成严重的经济损失，严重危害了供电企业的正常运作。

针对以上这种不良电力用户偷逃基本电费、私自增容问题, 结合广大用户的实际需求，我公司自主研发一款手持式变压器容量测试仪，携带方便，测试精准，深受广大用户的一致好评。

软件采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，完全图形化界面，真彩色显示分辨率320×240，按键操作人机界面友好，携带方便。

1) 3.2寸TFT彩色液晶屏，画面色彩丰富,全汉字菜单及操作提示实现友好的人机对话。
2) 内置锂电池，功耗低，可反复充电，一次充电待机大于20h。实时显示电池电量。
3) 仪器为手持式设备，小巧，轻便，携带方便。
4) 仪器电源开关采用高寿命的薄膜轻触按键，一键开关机。
5) 可精确测量各种配电变压器的容量，无源测量，方便、准确。
6) 内部自带电源、自动产生三相大功率测试电源。
7) 容量测量范围：20kVA~100000kVA。
8) 用户可随时将测试数据通过蓝牙打印机打印出来（选配）。
9) 实时时钟显示。
10) 对于变压器测试结果可存储大量历史数据。

1、 输入特性
电压测量范围：0~10V
电流测量范围：0~5A
2、 准确度
电压：±0.5%
电流：±0.5%
功率：±0.5%（CosΦ>0.2），±1.0%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：220mm×110mm×80mm
7、 重量：1kg(不含附件)

•
