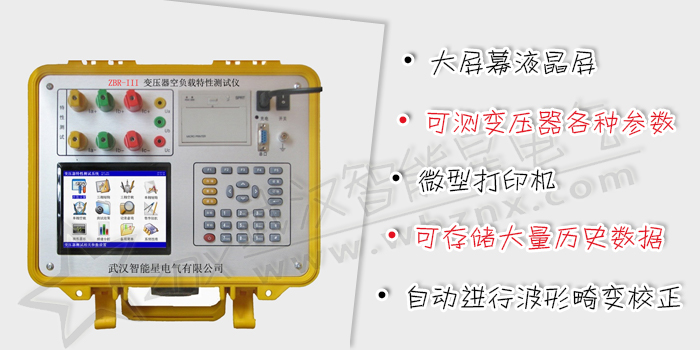

ZBR-III 变压器空负载特性测试仪

阅读次数:6770
变压器空负载特性测试仪
《DL/T265-20112变压器有载开关现场试验导则》

变压器空负载特性测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的首选产品。

  1. 可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。
  2. 可自动进行波形畸变校正,温度校正(提供简单的温度校正和附加损耗分别校正两种方式),电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),非常适合没有做稍大容量变压器短路试验条件的单位。
  3. 可测量三相电压、三相电流、平均电压、平均电流、两相有功功率(因采用两功率表法,在此只显示A、C两相的功率)、总功率。
  4. 可测量各相电压和电流的2-42次谐波的含量以及各个信号的总畸变率(谐波失真度)。
  5. 可显示各相电压和电流的实时波形,直观的显示出波形的畸变情况。
  6. 电压回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
  7. 大屏幕、全汉字菜单及操作提示实现友好的人机对话,导电橡胶按键使操作更简便,高亮度的真彩色液晶显示,可适应冬夏各季。
  8. 用户可随时将测试的数据通过微型打印机将结果打印出来。
  9. 所有的测试结果可以记录的形式保存起来,以备查阅。
  10. 内置真时钟,可实时显示当前的日期和时间,在存储记录时可同时将试验时间存储下来。
1、输入特性
电压测量范围:0~750V 宽量限。
电流测量范围:0~5~100A内部全部自动切换量程。
2、准确度
电压:±0.2%
电流:±0.2%量程
功率:±0.5%(CosΦ>0.1),±1.0%(0.05<CosΦ<0.1)
3、工作温度
工作温度:-10℃~ +40℃
4、工作电源
工作电源:交流160V~265V
5、绝缘
⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。
6、体积:32cm×24cm×13cm
7、重量:3Kg
