ZIHX 互联网型全时高压远程定相系统

阅读次数:5027
互联网型全时高压远程定相系统
DL/T 971-2005 《带电作业用交流1kV~35kV便携式核相仪》
ZIHX 互联网型全时远程高压定相系统(以下简称“系统”)用于高压输电/配电线路确定ABC三相,核对相序颜色是否标注正确。该系统主要由一个基站和若干个接收机组成。系统有两种工作模式,一种为固定基站定相模式,另一种为移动定相模式。
固定基站定相模式:固定基站放置于变电站内,通过3G和4G网络向全网发送三相实时相位值,任一接收机可随时随地完成定相工作。多台接收机可同时工作。
移动定相模式:多台接收机组成一个群组,选择其中一个接收机作群主,将其测量值作为相位标准,通过互联网向其它群成员发送实时相位值。任一群成员可以依照群主信息定相。

1、固定基站的基本配置:1个固定基站,7台接收机,配套软件。
2、移动群组最小配置:2台接收机,配套软件。

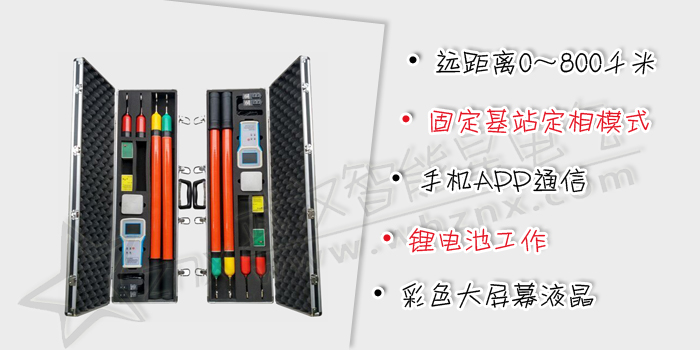

3、1台接收机主要部件:4个发射器,1个接收主机,2根绝缘杆。
4、系统主要部件及功能
部件名称
主要功能
通信方式
发射器
采样高低压线路相位值
433M、315M、2.4G
接收机
接收发射器相位值
433M、315M、2.4G
将相位值转发给手机
蓝牙
手机
运行APP,获取接收机相位值
蓝牙
连接服务器,获取定相结果
3G/4G移动网络
服务器
获取手机相位值,计算定相结果
3G/4G移动网络
获取基站数据,转发给所有用户手机
3G/4G移动网络
固定基站
采样线路相位值,并将标准相位值发给服务器
3G/4G移动网络

备注:固定基站版定相系统标配7台接收机,最小系统只需要1台接收机和1个基站。
1、 相位差准确度:误差≤5°。
2、 频率准确度:±0.1HZ。
3、 固定基站适用电压340V~420V。
4、 远程测量距离0.3公里~800公里。
5、 发射器适用电压范围1V~220KV。
6、 发射器和接收机的最大传输视距约100米。
7、 接收机与手机蓝牙传输最大距离约为20米。
8、 结果判断(同相、异相)采用A级标准,相位差≥30°为异相,相位差<30°为同相。
9、 接收主机和基站主机均可根据GPS信号强弱自动切换GPS模式和授时模式。
10、 接收主机采用真人语音提示测量结果和操作步骤。
11、 接收主机无操作1小时自动关机,基站端24小时工作。
12、 发射器和接收主机均内置可充电锂电池,且电池可拆卸更换。
13、 接收主机电池容量为2600mAH,发射器电池容量为350mAH。
14、 高压测量时泄漏电流<10uA。
15、 工作时基站功耗<0.5W,发射器功耗<0.1W,接收主机功耗<0.3W。
16、 储存环境:-40℃--- +55℃ 湿度≤95%RH。
17、 重量:单台接收机约5.5KG,基站设备约1KG。
18、 接收机整机尺寸:长89cm*宽26cmm*高11cm。
19、 基站尺寸:长50cm*宽26cmm*高11cm。
