电池内阻测试仪也称：通用型充电电池内阻测试仪，是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容ESR参数的仪表（仅供参考）。本仪表使用交流4端子测试法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。同时还具有数据存储、数据查阅、报警、自动关机等功能。整机高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。是电池生产、电池安装、设备生产、设备维修等场景必不可少的仪器。

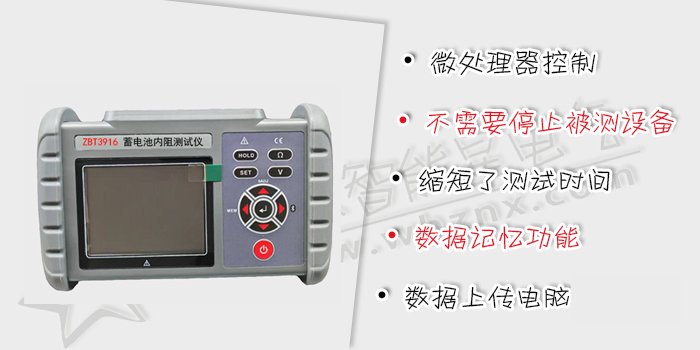

电池内阻测试仪由微处理器控制，内部16位ADC可准确检测电池内阻、电压与温度。其特点在不停止UPS系统的状态下进行测量，使用交流低电阻测量和降噪技术，不需要停止被测设备的正常工作，在运转状态下进行测量，极大的缩短了测试时间。同时带有数据存储、柱状图显示、数据上传电脑、手机平板等智能设备蓝牙连接进行无线测量、查阅数据等功能。
|
精度保证条件
|
精度保证期：1年
校准后精度保证期：1年
精度保证温湿度范围：23℃±5℃、80%RH以下
预热时间：不需要
|
|
温度特性
|
使用温度范围内加上测试精度 ´ 0.1/℃（18℃~28℃之外） |
|
激励信号精度
|
测量电流精度：±25%
普通模式：1000Hz ± 5Hz 回避噪音频率模式：920Hz ~ 1080Hz 自动变频 （使用多阶降噪技术，有效滤除异频或近同频的噪声干扰）
|
|
量程
|
最大显示
|
分辨率
|
测试精度
|
测量电流
|
|
3 mΩ
|
3.100 mΩ |
1 uΩ
|
±1 % fs. ±20 dgt.
|
200 mA |
|
30 mΩ |
31.00 mΩ |
10 uΩ |
±0.5 % fs. ±15 dgt.
|
200 mA |
|
300 mΩ |
310.0 mΩ |
100 uΩ |
20 mA |
|
|
3 Ω
|
3.100 Ω |
1 mΩ |
2 mA |
|
量程
|
最大显示
|
分辨率
|
测试精度
|
|
7 V |
±7.100 V
|
1 mV |
±0.2 % fs. ±10 dgt.
|
|
70 V |
±99.99 V
|
10 mV |
|
|
±122.0V
|
100 mV |
|
量程
|
最大显示
|
分辨率
|
测试精度
|
|
-10.0℃~60.0℃
|
60.0℃
|
0.1℃
|
±1.0℃
|
|
功 能
|
电池内阻测量，电池电压测量，温度测量
|
|
回避噪音频率
|
有，自动变频范围920Hz~1080Hz
|
|
精度保证温度湿度
|
23℃±5℃，75%rh以下
|
|
电 源
|
DC 11.1V锂电池 2600mAh
|
|
电阻分辨率
|
1 u Ω
|
|
电压分辨率
|
1 mV
|
|
温度分辨率
|
0.1℃
|
|
测量范围
|
内阻测量：0.000mΩ~3.100 Ω（4档量程构成） |
|
电压测量：0.000V~±71.0V （2档量程构成）
|
|
|
温度测量：-10.0℃~60.0℃（单量程构成）
|
|
|
最大输入电压
|
DC 120V（+测量端子与-测量端子之间）、不可输入交流
|
|
测量方式
|
内阻测量：1KHz交流4端子测试法、开路端子电压3V max
测量电流：2.0mA~200mA（不同量程档位不同测量电流）
温度测量：NTC温度传感器（26℃时为10KΩ）
A/D转换方式：逐次逼近型
显示更新频率：5次/每秒
|
|
响应时间
|
200ms
|
|
测量时间
|
约2秒
|
|
LCD尺寸
|
74mm×52.6mm / 3.5英寸（480*320分辨率彩屏）
|
|
仪表尺寸
|
长宽高：190mm×121mm×51mm
|
|
USB接口
|
具有USB接口，存储数据可以上传电脑，保存打印
|
|
蓝牙连接
|
有
|
|
保持和存储功能
|
有手动保持与存储、自动保持与存储
|
|
测量判定功能
|
可预设定PASS、WARNING、FAIL判定阈值
|
|
电池电压
|
电池电量5格显示，电池电压低时提醒及时充电
|
|
自动关机
|
开机无操作，约15分钟后自动关机（可在设置中关闭）
|
|
功 耗
|
300mA MIN / 500mA MAX |
|
质 量
|
仪表：480g (含电池)
|
|
工作温湿度
|
-10℃～40℃；80%RH以下
|
|
存放温湿度
|
-20℃～60℃；70%RH以下
|
|
绝缘电阻
|
20MΩ以上(电路与外壳之间500V)
|
|
耐 压
|
AC 3700V/RMS(电路与外壳之间)
|
|
外部磁场
|
＜40A/m
|
|
外部电场
|
＜1V/m
|
|
适合安规
|
IEC 61010 |
