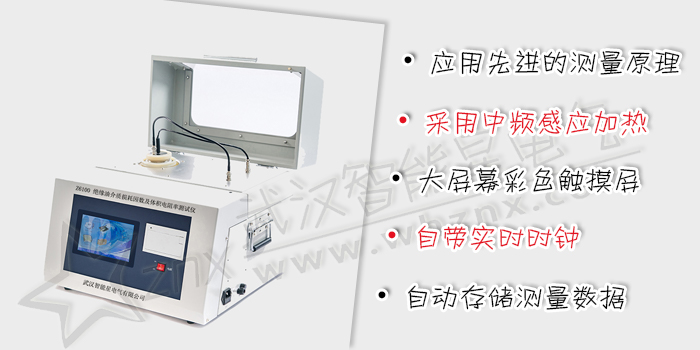

Z6100 绝缘油 介质损耗因数及体积电阻率测试仪

阅读次数:7623
绝缘油 介质损耗因数及体积电阻率测试仪
DL/T941-2005 《运行变压器用六氟化硫质量标准》
在电力设备绝缘预防性试验中,要求对电力设备的绝缘油参数进行定期测量。绝缘油介质损耗及电阻率的测量是其中重要的一项,长期以来,大都采用电桥法测量,操作繁琐,测量精度受到很多因素影响,从而导致测量误差大。随着电子技术的飞速发展及电力行业对体积小、重量轻、操作方便、测量迅速、精度高的测量仪器要求,我公司根据国标GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》并参考国内外相关仪器研制出了在国内较为领先的高精密一体化绝缘油介质损耗因数及直流电阻率测试仪。
  1. 应用先进的测量原理和高度数字化技术,全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程;
  2. 油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泄漏电流对介损测试结果的影响;
  3. 仪器采用中频感应加热,该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。
  4. 内含标准电容器,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。
  5. 大屏幕彩色触摸屏,人机对话方便,操作简洁明了,一目了然。
  6. 具有开盖断高压,油杯高低压电极短路等温馨提示,消除安全隐患,确保操作人员的人身安全和设备的正常运行。
  7. 自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。
  8. 自动存储测量数据,可存储100组测量数据,热敏打印速度快。
  9. 具有空电极杯校准功能。
  10. 校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。
1、测试电压范围:0~2000VAC 0~500VDC
2、测试温度范围:室温~120℃
3、介质损耗因数测试范围:0.00001~100
4、电阻率测量范围:2.5MΩ·m~100TΩ·m
5、相对电容率测试范围:0~40
6、电容测试范围:50pF~200pF
7、测 量 精 度----介质损耗因数:±(示值×0.5%+0.0001)
电 容:±(示值×0.5%+0.1pF)
相 对 电容率:±(示值×0.5%+0.1)
直 流 电阻率:±10%示值
8、介损值分辨率:0.00001;
电阻率分辨率:0.001MΩ·m
电容值分辨率:0.01pF
相对 电容率:0.001
9、 功 率:500W
10、尺 寸:470mm×425mm×385mm(长×宽×高),重量:22kg
