电流互感器的功能及注意事项

编辑部 | 2019/6/20 8:54:08

电流互感器的功能及注意事项
 电流互感器的主要功能是将电流回路中的大电流按一定比例减小到适合仪表和继电器的值,从而使仪表和继电器在其次级绕组回路中串联起来,使其紧凑而精确。常用的是电流互感器二次额定电流为5A,因此,二次侧与其负载之间的连线可以用小截面的导线或控制电缆。 电流互感器的初级绕组直接与电源电路串联,因此绕组的绝缘水平必须适应电源电路的电压水平,其容量满足电源电路长时间通过最大负载电流时初级绕组的温升力不超过允许值的要求。

当发生短路故障时,短路电流通常比正常负载电流大许多倍。如此大的短路电流会产生很大的机械应力和热效应,这对电流互感器是有害的。故选择电流互感器时,除容量和绝缘水平应满足要求外,还要校验在短路时的机械应力和热效应,使其不超过电流互感器的额定允许值。

电流互感器的功能及注意事项





在任何情况下,电流互感器的二次绕组端子都不允许开路,否则会产生危险的高压,造成人身和设备事故。这是因为电流互感器二次绕组开路时,互感器一次绕组中的全部电流均为励磁电流,使铁芯中的磁通密度大大上升,从而在二次绕组中感应出高达数千伏的感应电势,威胁着二次绕组的绝缘,同时也威胁工作人员的人身安全。此外,由于磁通量密度大大增加,铁芯中的涡流和磁滞损耗大大增加,这产生大量热量,并导致变压器的磁导体的温度升高超过允许范围。这种高温对磁导体附近绕组的绝缘尤其有害。第三,磁性导体的磁性由于剩磁而趋于恶化。

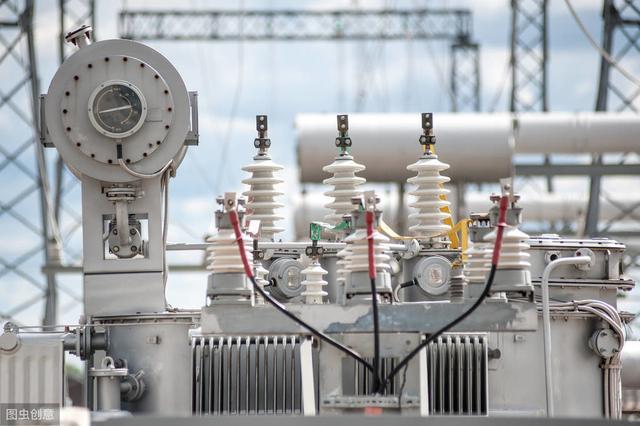

电流互感器的功能及注意事项





电流互感器的次级绕组回路必须在一点接地。这是为了防止初级绕组和次级绕组击穿后次级绕组中出现高电压,从而损坏次级设备并威胁人身安全。但是电流互感器二次回路不能有两点接地,否则会由于地中电流引起的继电保护误动作。

电流互感器的功能及注意事项



电流互感器一次绕组的匝数很少,一些穿透式精密电流互感器一次绕组只有一匝。根据不同的需要,电流互感器的二次绕组可以做成多个独立的线圈,缠绕在独立的铁芯上。
