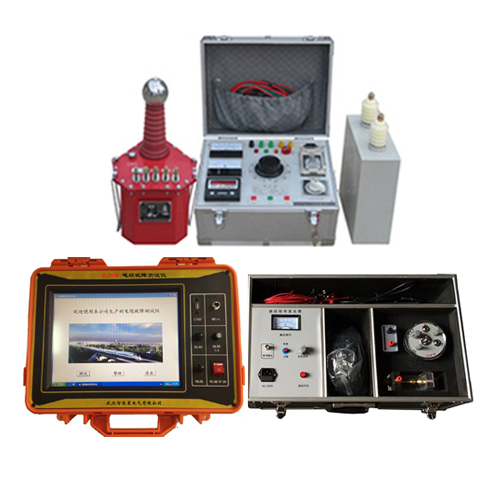

ZL2118电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、最大幅度30V的断续正弦波信号，用于寻测电缆路径。路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的精确定位。
故障测试系统
1) 可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。
2) 可测量长度已知的任何电缆中电波传播的速度。
3) 测试距离：不小于40千米
4) 系统误差：小于1米
5) 采样频率：25MHz
6) 最小分辨率：0.2米
7) 测试盲区：小于16米
8) 电 源：直流12V(免维护电瓶)
9) 重 量：5Kg
路径信号产生器
1) 输出信号频率：30KHz
2) 振荡方式：断续
3) 输出功率：30W
4) 电 源：220V±10％
定位仪
1) 测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。
2) 输入阻抗：不小于1.2KΩ。
3) 使用2×2000Ω耳机。
4) 工作电压：DC9V±10％。
5) 使用环境温度：-20℃～70℃
